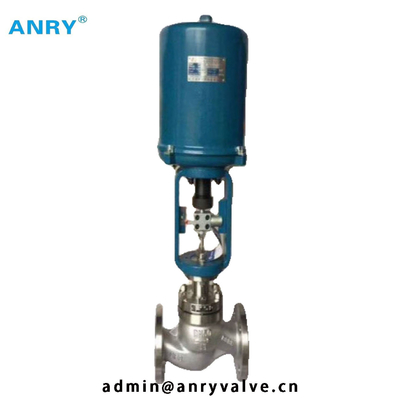

Модульное проектирование модулирующей лампы давления собственной личности СС304 СС316 регулируя стандартное

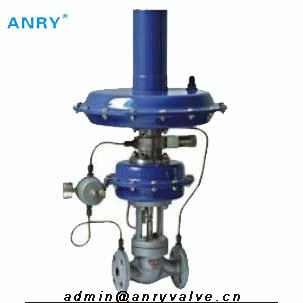

Само-работаемое/регулируемое давление служило фланцем модулирующая лампа РФ СС304 СС316

Само-работаемая модулирующая лампа давления составлена собрания тела, привода, располагая весну, мембраны нержавеющей стали, кран внешнего давления и весь это. Клапан не делает требует любой вспомогательной энергии от внешних источников поставок, при помощи давления средства самого как побудительная сила, он может автоматически контролировать и стабилизировать среднее давление.
Может быть соответствующее для пара, безгремучертутного газа, жидкости и пара в различных отростчатых системах.
Основные особенности:
1 функция баланса давления обеспечивает высокую чувствительность
2 Реляблыхандлинг с малошумным и свободным обслуживанием
стандартное модульное проектирование 3
4 оно имеет множественные составные контроли через компоненты сочетаний из различные

Стандартные технические условия

Тип телосложения: нормальный вентиль бросания, (как показано в диаграмме 1)
Номинальный диаметр: ДН20,25,32,40,50,65,80,100,125,150,200,250,300
Номинальное давление: ГБ ПН1.6, 2,5, 4.0МПа
АНСИ150,300
ДЖИС 10К, 20К, 30К
ДИН ПН16, ПН25, ПН40
Соединение конца: фланец ХГ20596-97М, ФМ; АНСИ Б16.5 РФ; ДИН2543/2544/2545РФ; ДЖИС Б2201РФ
Лицом к лицу размер: пожалуйста см. таблица 2
Материал тела: ВКБ, ЗГ0Кр18Ни9 (КФ8), ЗГ0Кр18Ни12Мо2Ти (КФ8М)
Тип Боннет: Тип СТД, - 10~80℃; Средний темп. напечатайте (с конденсатором), ≤250℃; Высокотемпературный. напечатайте (с конденсатором и расширениями), ≤350℃
Материал упаковки: В-образность ПТФЭ, гибкий графит, колцеобразные уплотнения
Набивка уплотнения: Спиральное обветренное набивка, графит с набивкой металла, набивкой зигзага, плоским набивкой.
Краска: Поверхность стальной раковины углерода требуемая, что поверхность покрасить, нержавеющей стали или меди без краски.

Тип штепсельной вилки отделки: Параболистическая штепсельная вилка баланса давления, штепсельная вилка баланса давления цилиндра, параболистическая штепсельная вилка баланса давления двойного места
Характеристики подачи: Быстрое отверстие
Материал штепсельной вилки: 0Кр18Ни 9(304), 0Кр17Ни12Мо 2(316)
Материал места:: 0Кр18Ни 9(304), 0Кр17Ни12Мо 2(316), 304+Ф4,316+Ф4
Материал стержня: 0Кр17Ни4Ку4Нб (17-4ПХ), 0Кр17Ни12Мо 2(316)
Материал клапанной тяги: 2Кр 13(420), 0Кр17Ни12Мо 2(316)
Ревет материал: 0Кр17Ни12Мо 2(316), 00Кр17Ни14Мо2 (316Л)
Привод
Тип: диафрагма Мульти-весны или поршень цилиндра
Ряд давления регулируя: Пожалуйста см. таблицу 1
Материал верхних и строчной буквы: А3, А4 с ПТФЭ, 0Кр18Ни 9(304)
Резина диафрагмы: НБР, ЭПДМ, ФПМ и другие резины масл-сопротивления
Материал цилиндра: 20,0Кр18Ни 9(304), 0Кр17Ни12Мо 2(316)
Материал поршеня: алюминиевый сплав
Материал весны: 60Си2Мн
Температура работы: - 20~80℃

Представление
Тип контроля: Тип сброса давления (к), тип регулятора давления (б)
Расклассифицированный Кв: Как показано в таблице 1
Точность управлением давления: ± 3%.
ВоркингТемп: - 10~350℃
Расклассифицированное перемещение: см. таблицу 1
Размер формы: Как показано в диаграмме 3, таблица 2
Вес продукта: Как показано в таблице 2

 Принцип деятельности
1. тип регулятора давления
Отростчатое средство пропускает через клапан в показанном направлении. Положение штепсельной вилки клапана определяет расход потока между свободной областью сформированной штепсельной вилкой и местом. Идущее дальше по потоку давление быть проконтролированным передано через кран давления работая диафрагме где оно преобразовано в располагая силу. Эту силу регулирует штепсельную вилку клапана как функция располагать силу весны весны форсе.те можно отрегулировать используя гайку точки отсчета. Структура сбалансированная давлением может сбалансированный вне силам созданным давлением в верхней части потока и действовать на штепсельной вилке клапана. Идущее дальше по потоку давление баланс через зону диафрагмы в приводе.
2. тип сброса давления
Отростчатое средство пропускает через клапан в показанном направлении. Положение штепсельной вилки клапана и область выпущенная между штепсельной вилкой и местом определяют расход потока. Работая диафрагма напряжена путем располагать гайку весны и точки отсчета, так, что клапан будет закрыт силой весны перед сброшенный давления. Давление в верхней части потока быть проконтролированным передано через кран давления работая диафрагме где оно преобразовано в располагая силу. Эта сила использована для двигать штепсельную вилку влаве вверх согласно силе располагая весны. Когда сила следуя из давление в верхней части потока поднимает над отрегулированной точкой отсчета, клапан раскрывает пропотионалли к перемене давления. Сбалансированы давления в верхней части потока и идущие дальше по потоку действуя на штепсельной вилке.
