| Имя: | Шариковый клапан кованой стали | класс: | 150/300/600 |
|---|---|---|---|
| Тест: | АПИ598 | Тип: | тип телосложения 2пк /3pc, полный порт |
| Высокий свет: | шариковый клапан нержавеющей стали 2 дюймов,скрепленный болтами шариковый клапан боннет |
||

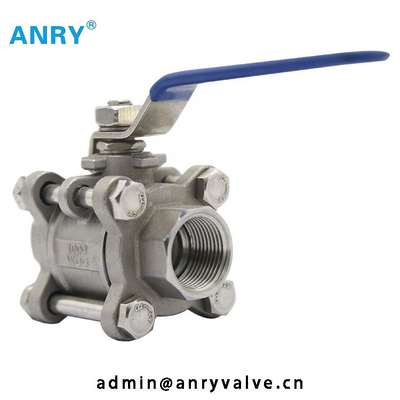

3ПК шариковый клапан Класс150/300/600 шарика ВЗГЛЯДА УКРАДКОЙ тела ПТФЭ кованой стали А105 Ф304 Ф316 плавая
Шариковый клапан Класс150/300/600 кованой стали 2ПК/3ПК
тип телосложения 2пк /3pc, полный порт
Противостатический прибор
Пожарная безопасность
Тело: С.С. Ф304/Ф316, К.С.А105
Лицом к лицу: АНСИ Б16.5
Конец фланца: АНСИ Б16.5
Дизайн: АНСИ Б16.34
Тест: АПИ598
Главные материалы части
| Нет. | Имя части | Материал | Нет. | Имя части | Материал | ||
| 1 | Крышка конца | А105 Н | СС316 | 10 | В тип упаковка | ПТФЭ | ПТФЭ |
| 2 | Болты | А193 Б7 | А193 Б8М | 11 | Железа | А105Н | СС316 |
| 3 | Гайки | А194 2Х | А194 8М | 12 | Плита железы | А105Н | СС316 |
| 4 | Набивка | ПТФЭ | ПТФЭ | 13 | Пружинное кольцо | СС304 | СС304 |
| 5 | Место | РПТФЭ | РПТФЭ | 14 | Стержень | СС304 | СС316 |
| 6 | Тело | А105 Н | Ф316 | 15 | Т-путь ручки | ВКБ | ВКБ |
| 7 | Шарик | СС304 | СС316 | 16 | Ручка | 304 | 304 |
| 8 | Уплотнение стержня | ПТФЭ | ПТФЭ | 17 | Болт | 304 | 304 |
| 9 | Паковать | ПТФЭ | ПТФЭ | ||||
Размеры
| Класс 150 | ||||||
| НПС (дюйм) | Л | В | Х | д | кг | Пусковая площадка ИСО Моутинг |
| 1" | 127 | 170 | 92 | 25 | 6 | Ф03 |
| 1 1/2» | 165 | 270 | 108 | 38 | 12 | Ф05 |
| 2" | 178 | 270 | 119 | 50 | 15 | Ф07 |
| 2 1/2» | 191 | 380 | 150 | 65 | 19 | Ф07 |
| 3" | 203 | 380 | 163 | 76 | 22 | Ф07 |
| 4" | 229 | 470 | 187 | 102 | 46 | Ф10 |
| 6" | 394 | 700 | 210 | 150 | 110 | Ф10 |
| Класс 300 | ||||||
| НПС (дюйм) | Л | В | Х | д | кг | Пусковая площадка ИСО Моутинг |
| 1" | 165 | 170 | 92 | 25 | 10 | Ф03 |
| 1 1/2» | 191 | 270 | 108 | 38 | 18 | Ф05 |
| 2" | 216 | 270 | 119 | 50 | 22 | Ф07 |
| 2 1/2» | 241 | 380 | 150 | 65 | 28 | Ф07 |
| 3" | 283 | 380 | 163 | 76 | 38 | Ф07 |
| 4" | 305 | 470 | 187 | 102 | 78 | Ф10 |
| 6" | 403 | 700 | 210 | 150 | 110 | Ф10 |
| Класс 600 | ||||||
| НПС (дюйм) | Л | В | Х | д | кг | Пусковая площадка ИСО Моутинг |
| 1" | 216 | 170 | 92 | 25 | 10 | Ф04 |
| 1 1/2» | 242 | 270 | 108 | 38 | 18 | Ф07 |
| 2" | 292 | 270 | 119 | 50 | 22 | Ф07 |
| 2 1/2» | 330 | 380 | 150 | 65 | 28 | Ф07 |
| 3" | 356 | 380 | 163 | 76 | 38 | Ф10 |
